モーターテストベンチ

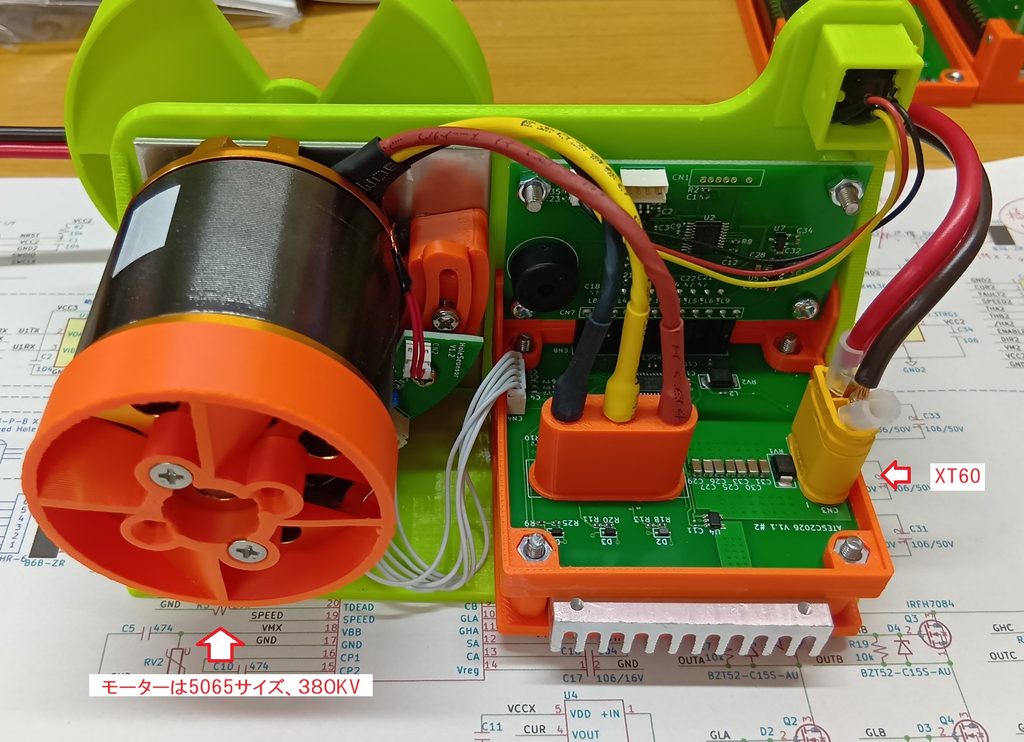

３相ブラシレスモータ（５０６５サイズ、３８０ＫＶ）のテストベンチを作りました
電源は　ＤＣ１２Ｖ（～１４．２Ｖ）です

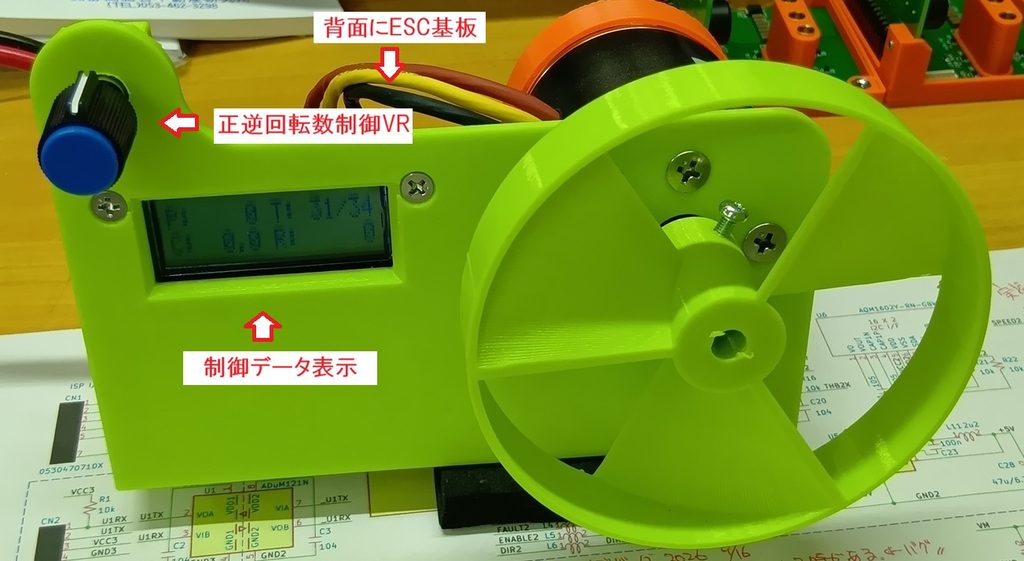

ボリューム抵抗を左右に回すと、正逆転（右が正転、左が逆転）にモーターを回します

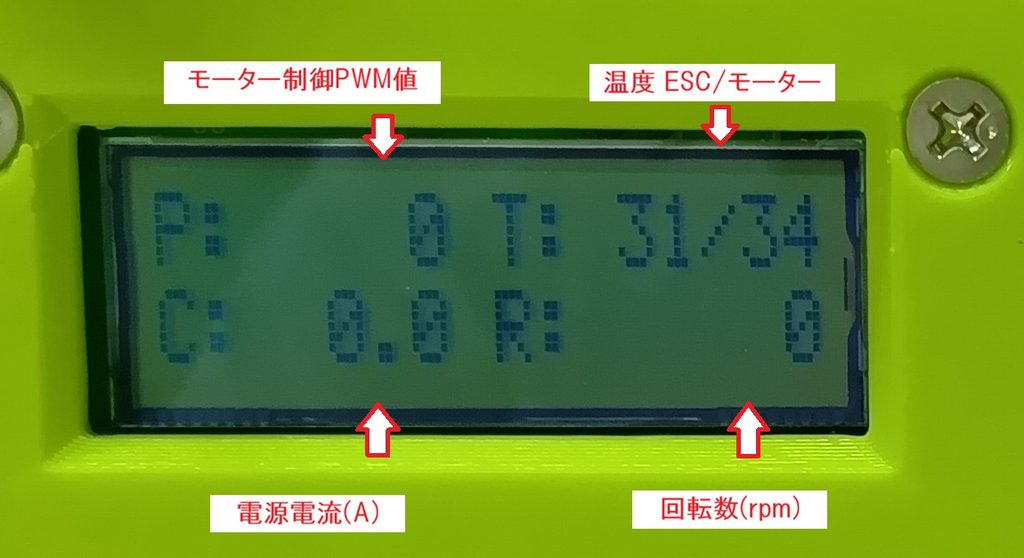

ＥＳＣ基板とモーターの温度も検出し、ＬＣＤ上に表示します
回転数（ｒｐｍ）、電源電流（Ａ）も表示します
回路図、基板設計データも添付しますので、ブラシレスモーターの試作をしようとしている方、これを使用して開発していただければと思います

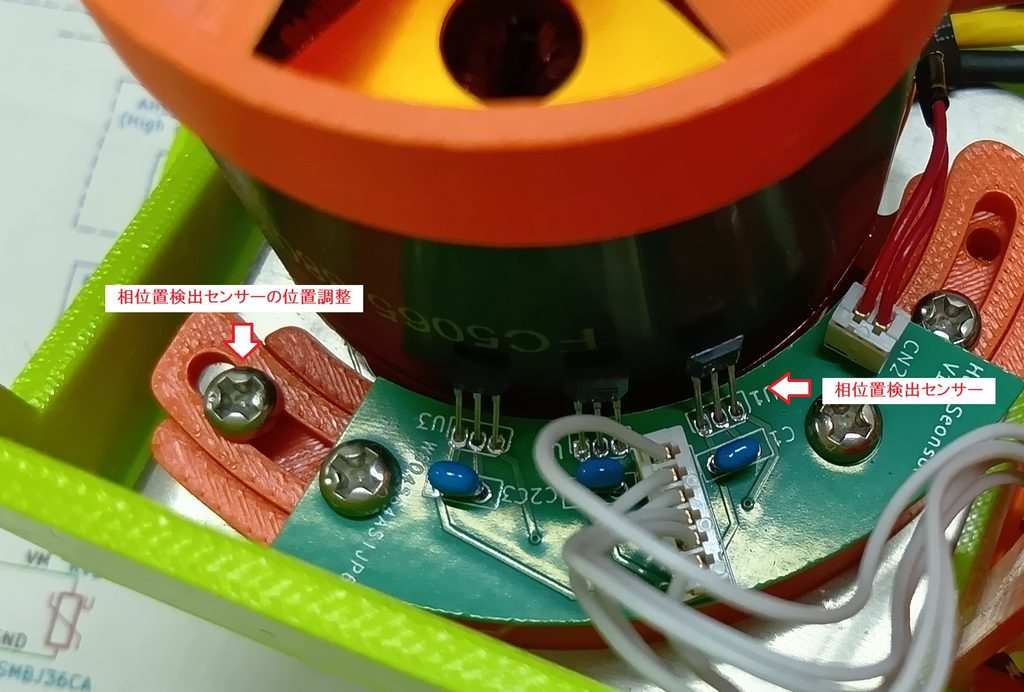

モーター制御ＩＣは　A4915 を使用、相位置検出（ホールセンサーＩＣ）を使用したＩＣです

動画です
